HYDRAULISKE SYLINDERE

Vi produserer standard industri sylindre i ulike dimensjoner

Standard subsea & maritim

Vår nye standardiserte sylinder-modell, basert på mange års erfaring med sylinder produksjon og tilpasninger til kunder.
Sylinder modellen blir levert med gelenk lager i begge ender.
Andre type innfestinger på forespørsel.
Sylinder tilpasses ditt behov for slaglengde (stroke) lengde.

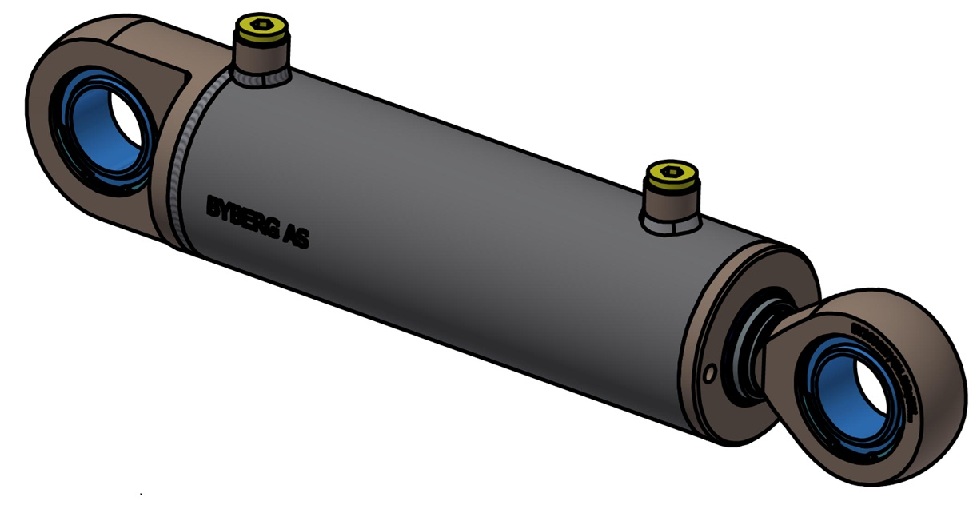

BY50 (SUBSEA)

Modellen er designet for bruk i sjøen (subsea) ned til 2000 meter dybde.
Vi kaller denne modellserien for BY50.
Sylinderen kan tilpasses og leveres standard med Norsok M-501,-system 7

BY50 (MARITIM)

Modellen er beregnet for arbeid i maritimt miljø, som på plattformdekket, båt eller oppdrettsanlegg i korrosjons utsatt miljø. Denne leveres som standard med Norsok M-501, system 1 overflatebehandling.

Sylinderserien er beregnet for:

Working Pressure: 250 bar
Design Pressure: 275 bar
Test Pressure: 412 bar

Pakninger er designet for mineralolje med temperatur fra -20 °C til +80 °C, leveres som standard.
Pakninger for vann-glykol baserte væsker kan også leveres. Designtemperatur maks 40°C.

Som med all vår sylinder produksjon tilpasser vi oss alltid kundens behov.

Dersom denne modellen ikke passer fullt ut med tanke på avstander, plassering av oljeporter, behov for vogge feste, flensinnfesting eller annet, ta kontakt med oss, så finner vi ett design som tilfredsstiller dine krav og behov.

Denne sylinder serien er basert på design tilpasset DNV-standarden for hydrauliske sylindere, DNV-ST-0194, januar 2024.

BY50%20-%20Rustfire%20gelenklager%20-%20BYBERG%20AS

Til denne sylinder serien leverer vi følgende som standard dokumentasjon:

STANDARD DOKUMENTASJON

Drawing
Pressure test report
DOI

Utvidet dokumentasjon

Vi kan selvsagt i alle tilfeller levere utvidet dokumentasjon basert på deres krav.
Dette må spesifiseres i forespørsel/bestilling:

3.1-sertifikat
Cleanliness report, Cleanliness AS4059 Class 8B-F or better
Overflatebehandlings rapport uten avtrekk på lakk rapport
Overflatebehandlings rapport med avtrekk på lakk rapport (1 uke ekstra leveringstid)
Sveise rapport
Annet

I alle produksjoner vil 3.1-materialsertifikat og overflatebehandlings rapport uten avtrekk lagres, for eventuelt behov for kontroll i ettertid.

Design din egen BY50-sylinder – direkte i nettleseren
I vår digitale konfigurator kan du enkelt legge inn ønskede mål for sylinderdimensjon og slaglengde.
Du får umiddelbart tilgang til flere tilpassede tegningsfiler, inkludert PDF, STEP og andre formater, klare for nedlasting.

Klikk her for å åpne modellen og komme i gang.
https://byberg.nticonfigurator.com/

Oljeporter og øvrige designelementer er faste i denne serien.
Har du behov for andre tilpasninger eller helt egne sylindervarianter?

KONTAKT

Ta kontakt direkte med oss, så finner vi en løsning som passer ditt behov.

Helge Gunnar Garnes Nesse
Marketing Manager
Tlf +47 476 33 777
e-post: nesse@byberg.no

Sylinder tilpasses ditt behov

Send epost til nesse@byberg.no for tilsending av STEP fil

Sylinder serie er under utvikling, Endringer kan komme.

BESKRIVELSE ENDEFESTE Oljeport Anbefalt maks stroke
Safety against buckling

(207 bar, >2,8) 250 bar, >2,8)

Ø 25 / 12 CC Retracted 123 + Stroke GELENK Ø10 1/8" BSP Stroke 145 Stroke 125
Ø 32 / 16 CC Retracted 129 + Stroke GELENK Ø15 1/8" BSP Stroke 225 Stroke 200
Ø 40 / 20    CC Retracted 146 + Stroke GELENK Ø20       1/4" BSP Stroke 280 Stroke 250
Ø 40 / 25 CC Retracted 146 + Stroke GELENK Ø20 1/4" BSP Stroke 400 Stroke 340
Ø 50 / 25 CC Retracted 182 + Stroke GELENK Ø25 1/4" BSP Stroke 350 Stroke 310
Ø 50 / 30     CC Retracted 182 + Stroke GELENK Ø25 1/4" BSP Stroke 500 Stroke 450
Ø 60 / 30     CC Retracted 209 + Stroke GELENK Ø30 3/8" BSP Stroke 425 Stroke 380
Ø 60 / 40 CC Retracted 209 + Stroke GELENK Ø30 3/8" BSP Stroke 750 Stroke 680
Ø 70 / 40 CC Retracted 226 + Stroke GELENK Ø30 3/8" BSP Stroke 650 Stroke 590
Ø 80 / 40 CC Retracted 240 + Stroke GELENK Ø35 3/8" BSP Stroke 570 Stroke 510
Ø 80 / 50 CC Retracted 240 + Stroke GELENK Ø35 3/8" BSP Stroke 880 Stroke 790
Ø 100 / 50 CC Retracted 280 + Stroke GELENK Ø50 1/2" BSP Stroke 700 Stroke 650
Ø 100 / 60 CC Retracted 280 + Stroke GELENK Ø50 1/2" BSP   Stroke 1000 Stroke 900
Ø 125 / 60 CC Retracted 329 + Stroke GELENK Ø60 1/2" BSP Stroke 820 Stroke 740
Ø 125 / 70 CC Retracted 329 + Stroke GELENK Ø60 1/2" BSP Stroke 1120 Stroke 1010
Ø 125 / 80 CC Retracted 329 + Stroke GELENK Ø60 1/2" BSP Stroke 1450 Stroke 1300
Ø 140 / 70    CC Retracted 367 + Stroke GELENK Ø70 3/4" BSP Stroke 1000 Stroke 900
Ø 140 / 80 CC Retracted 367 + Stroke GELENK Ø70 3/4" BSP Stroke 1300 Stroke 1180
Ø 140 / 90 CC Retracted 367 + Stroke GELENK Ø70 3/4" BSP Stroke 1610 Stroke 1470
Ø 160 / 80 CC Retracted 414 + Stroke GELENK Ø80 3/4" BSP Stroke 1140 Stroke 1020
Ø 160 / 90 CC Retracted 414 + Stroke GELENK Ø80 3/4" BSP   Stroke 1430 Stroke 1290
Ø 160 / 100 CC Retracted 414 + Stroke GELENK Ø80 3/4" BSP   Stroke 1730 Stroke 1560
Ø 180 / 90 CC Retracted 457 + Stroke GELENK Ø90   3/4" BSP   Stroke 1280   Stroke 1150
Ø 180 / 100 CC Retracted 457 + Stroke GELENK Ø90 3/4" BSP Stroke 1570 Stroke 1420
Ø 180 / 110 CC Retracted 457 + Stroke GELENK Ø90 3/4" BSP Stroke 1870 Stroke 1700
Ø 200 / 100 CC Retracted 506 + Stroke GELENK Ø100 1" BSP Stroke 1420 Stroke 1270
Ø 200 / 110 CC Retracted 506 + Stroke GELENK Ø100 1" BSP Stroke 1540 Stroke 1700
Ø 200 / 125 CC Retracted 506 + Stroke GELENK Ø100 1" BSP Stroke 2160 Stroke 1950
Ø 230 / 110 CC Retracted 567 + Stroke GELENK Ø110 1" BSP Stroke 1500 Stroke 1350
Ø 230 / 125 CC Retracted 567 + Stroke GELENK Ø110 1" BSP Stroke 1940 Stroke 1750
Ø 250 / 125 CC Retracted 621 + Stroke GELENK Ø120 1" BSP Stroke 1780 Stroke 1610
Ø 250 / 150 CC Retracted 621 + Stroke GELENK Ø120 1" BSP Stroke 2560 Stroke 2330
Ø 300 / 150 CC Retracted 681 + Stroke GELENK Ø140 1" BSP Stroke 1920 Stroke 1920
